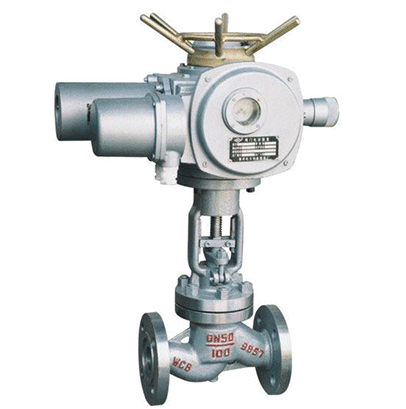

J941電動截止閥

J941 系列電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。

參數品牌：上高SHGF

產品參數

品牌：上高SHGF

型號：J941

起訂量：1

規格：DN50-300

單位：臺

包裝說明：木箱包裝

我知道了

021-59974099

在線客服

客服

產品詳情

產品工作原理和用途：

J941 系列電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。法蘭連接鋼制截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。

產品性能特點：

1.該閥門設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。
       2.閥瓣、閥座密封面用鐵基合金堆焊或司太立(stellite)鉆基硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
       3.閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
       4.可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要和用戶要求。
       5.閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
       6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,填料更換可在不停機情況下進行方便快捷不影響系統運行。

產品性能參數：

閥體材料		公稱壓力(Mpa)	工作溫度(℃)	適用介質
碳鋼	C	1.6-6.4	≤425	水、油品、蒸汽
		10.0,16.0
不銹鋼	P	1.6-16.0	≤200	硝酸類
	R			醋酸類
鉻鉬鋼	I	1.6-16.0	≤550	油品、蒸汽

產品主要零件材料：

零件名稱	材料牌號
閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo
閘瓣	2Cr13	304	316	Cr5Mo
閥桿	2Cr13	304	316	25Cr2MoV
閥座	25	304	316	304
密封環、墊片	304、包覆墊
填料	增強柔性石墨

產品主要尺寸：

公稱壓力 PN(MPa)	公稱壓力 DN(mm)	主要外形尺寸及連接尺寸											電動裝置	重量 (kg)
公稱壓力 PN(MPa)	公稱壓力 DN(mm)	L	D	D1	D2	D6	b-f	f2	z-d	H	L1	L2	電動裝置	重量 (kg)
1.6	50	230	160	125	100	-	18-3	-	4--18	645	590	371	DZW10A	48
	65	290	180	145	120	-	18-3	-	4--18	690	590	371	DZW10A	90
	80	310	195	160	135	-	20-3	-	8-18	715	590	371	DZW10A	65
	100	350	215	180	155	-	22-3	-	8-18	770	590	371	DZW15A	71
	125	400	245	210	185	-	24--3	-	8-18	780	590	371	DZW20A	119
	150	480	280	240	210	-	24--3	-	8-23	810	590	371	DZW30A	210
	200	600	335	295	265	-	26-3	-	12-23	967	810	515	DZW45A	320
	250	650	405	355	320	-	30-3	-	12-23	1143	810	515	DZW60A	550
	300	750	460	410	375	-	30-3	-	12-23	1292	830	540	DZW90A	785
2.5	50	230	160	125	100	-	20-3	-	4--18	645	590	370	DZW10A	50
	65	290	180	145	125	-	22-3	-	8-18	690	590	371	DZW10A	62
	80	310	195	160	145	-	22-3	-	8-18	715	590	371	DZW15A	67
	100	350	230	190	160	-	24--3	-	8-23	770	590	371	DZW20A	73
	125	400	270	220	188	-	28-3	-	8-15	780	590	371	DZW30A	127
	150	480	300	250	218	-	30-3	-	8-15	875	810	515	DZW45A	215
	200	600	360	310	278	-	34--3	-	12-25	967	810	515	DZW60A	322
	250	650	425	370	332	-	36-3	-	12-30	1153	830	540	DZW90A	585
	300	750	485	430	390	-	40-4	-	12-30	1292	830	540	DZW120A	795
4.0	50	230	160	125	100	88	20-3	4	4--18	645	590	371	DZW10A	61
	65	290	180	145	125	110	22-3	4	8-18	690	590	371	DZW10A	75
	80	310	195	160	145	121	22-3	4	8-18	715	590	371	DZW20A	84
	100	350	230	190	160	150	24--3	4.5	8-23	770	590	371	DZW30A	101
	125	400	270	220	188	176	28-3	4.5	8-25	782	810	371	DZW45A	207
	150	480	300	250	218	204	30-3	4.5	8-25	875	810	515	DZW60A	226
	200	600	375	320	282	260	38-3	4.5	12-30	1160	810	540	DZW90A	399
